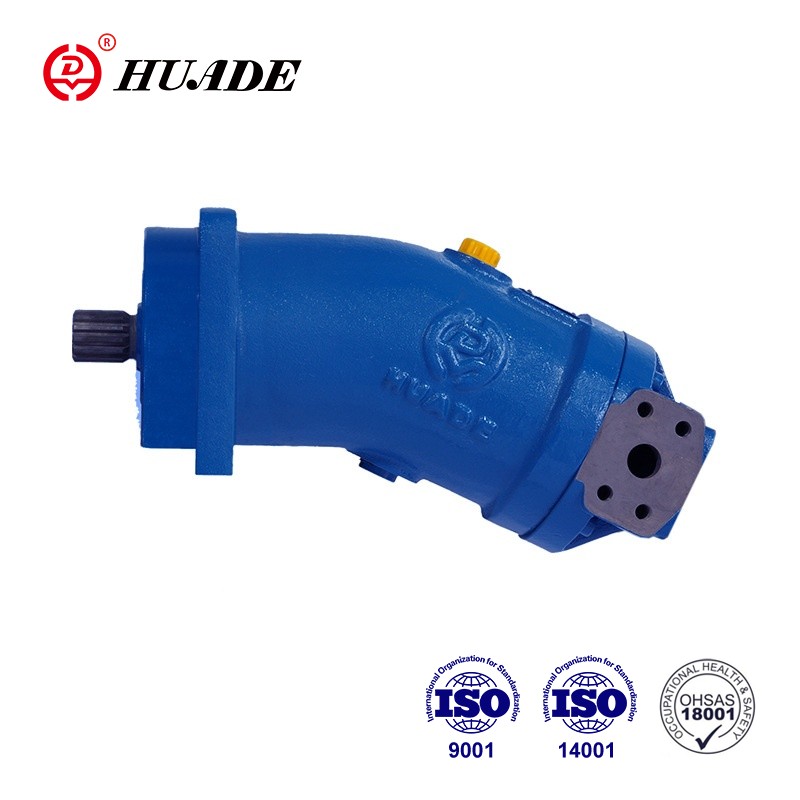

Stały silnik z tłokiem osiowym A2FE, seria 6

Silnik tłokowy o stałej pojemności skokowej serii A2FE 6 odgrywa ważną rolę w maszynach przemysłowych. Ze względu na dużą prędkość, duży moment obrotowy i stosunek mocy do masy, a także wysoką ogólną wydajność, jest to idealny wybór dla wielu urządzeń przemysłowych. Doskonała i stabilna wydajność pracy silnika A2FE sprawia, że ​​jest to preferowane źródło zasilania w wielu urządzeniach i maszynach przemysłowych.

 Parametr produktu stałego silnika z tłokiem osiowym serii A2FE 6

■Uszczelnienie wału…Dopuszczalne obciążenie ciśnieniem

☑Na żywotność uszczelnienia wału wpływa prędkość osiowego zespołu tłokowego i ciśnienie spustowe obudowy (ciśnienie w obudowie).

☑Średnia różnica ciśnień wynosząca 2 bary pomiędzy obudową a ciśnieniem otoczenia nie może być trwale przekroczona w normalnej temperaturze roboczej.

☑Większe ciśnienie różnicowe przy zmniejszonej prędkości obrotowej, patrz wykres.

Dopuszczalne są chwilowe skoki ciśnienia (t < 0,1 s) do 10 barów. Żywotność uszczelnienia wału zmniejsza się wraz ze wzrostem częstotliwości skoków ciśnienia.

☑Ciśnienie w obudowie musi być równe lub wyższe od otoczenia

■Kierunek przepływu

■ Zakres prędkości

☑ Brak ograniczenia minimalnej prędkości obrotowej nmin. Jeżeli wymagana jest równomierność ruchu, prędkość obrotowa nmin nie może być mniejsza niż 50 obr./min. Zobacz tabelę wartości dla maksymalnej prędkości.

■ Łożysko o długiej żywotności

☑ Rozmiary 250,355

☑ Zapewnia długą żywotność i możliwość stosowania z płynami hydraulicznymi HF. Identyczne wymiary zewnętrzne jak silnik ze standardowymi łożyskami. Możliwa jest późniejsza konwersja na łożyska o przedłużonej trwałości.

☑Zaleca się płukanie łożysk i obudowy przez port U.

■Porty

Porty	Port dla	Diagram
A, B T	Działający port Port spustowy

Cecha produktu i zastosowanie stałego silnika z tłokiem osiowym A2FE serii 6

Cechy:

Silnik HD-A2FE Rozmiary 28~355 Seria 6

Ciśnienie nominalne 400 bar Maksymalne ciśnienie 450 bar

■Stały silnik wtykowy z osiowo stożkowym zespołem obrotowym tłoka o wygiętej osi

konstrukcji, do napędów hydrostatycznych w obiegach otwartych i zamkniętych.

■ Daleko idąca integracja z mechaniczną skrzynią biegów dzięki montażowi wpuszczanemu

kołnierz umieszczony na środku obudowy (niezwykle oszczędzający miejsce

budowa)

■ Małe wymiary, Wysoka całkowita wydajność, Kompletne urządzenie, gotowe do montażu

przetestowany, łatwy w montażu, wystarczy podłączyć do mechanicznej skrzyni biegów, nr

specyfikacji konfiguracyjnych, których należy przestrzegać podczas instalacji

Aplikacja:

Silnik osiowy z wygiętym tłokiem A2FE o stałej wydajności może być stosowany w maszynach budowlanych, przepompowniach hydraulicznych, wiertniach, piaskarkach, sprzęcie papierniczym, maszynach drogowych i innym sprzęcie, aby zapewnić stabilne i niezawodne wsparcie mocy dla działania tych urządzeń.
