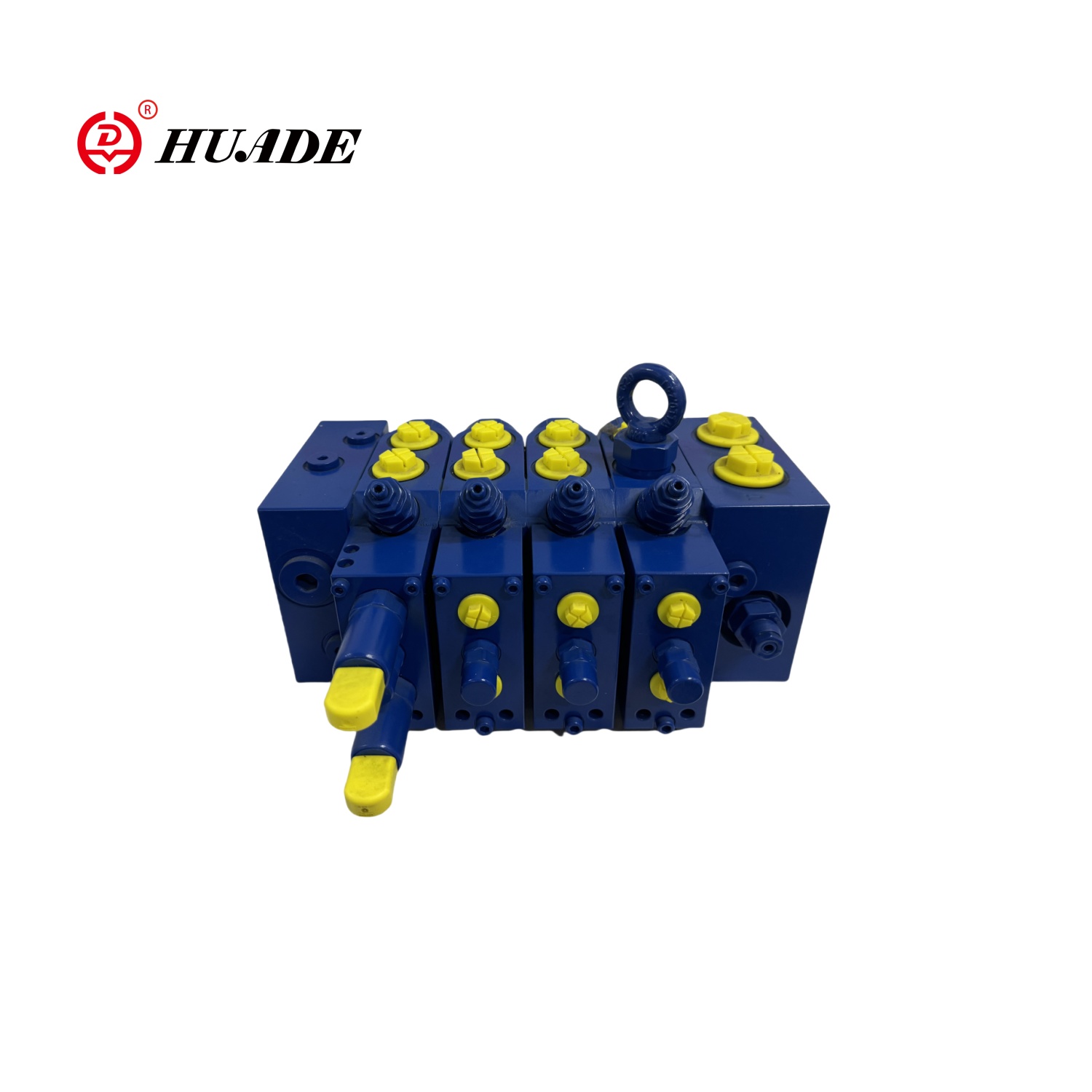

Obciążenie zaworu wrażliwe na wielokrotnie

Model:MWV18-2X

Jako dystrybutor Huade Hydraulic, Huafilter dostarcza godną długą zaworę wielokrotnie wrażliwą na obciążenie marki. Huade's Engineering Multi-Way Series MWV jest odpowiednia do zmiennego układu hydraulicznego pompy. Huade Hydraulic jest wiodącym producentem chińskiego przemysłu hydraulicznego. Multi-drożne zawory Huade mają wysoką jakość i niską cenę i mają wysoką reputację rynku. Mamy doświadczonych inżynierów, którzy mogą zapewnić wsparcie techniczne.

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Wrażliwy na obciążenie zawór wielokrotnie to zawór, który zasila sygnały zmiany ciśnienia, przepływu i mocy do zaworu, aby zrealizować funkcję sterowania. Może automatycznie dostosować przepływ zgodnie ze zmianą obciążenia, aby utrzymać stabilność i wydajność systemu. Wrażliwy na obciążenie zawór wielostronny jest zwykle wyposażony w czujnik ciśnienia do monitorowania zmian ciśnienia hydraulicznego w układzie w czasie rzeczywistym.

Parametr produktu zaworu wrażliwego na obciążenie

Ogólnie
Lokalizacja instalacji		Brak wymogu
Port olejowy		Gwint rurowy IS0228/1
Waga	Wlot olejowy (bok) （kg）	7
	Zawór kierunkowy, hydrauliczny （kg）	7.1
	Zawór kierunkowy, elektrohydrauliczny （kg）	7.5
	Koniec （kg）	5.8
Olej hydrauliczny i temperatura otoczenia (℃)		-20 do 80
Hydrauliczny
Przepływ	Port P Q L/min	300 z pośrednim wlotem oleju
	L/min	200 z bocznym wlotem oleju
	Port A 、 B Q L/min	150 z kompensatorem ciśnienia i funkcją przytrzymywania obciążenia (typ S)
	L/min	190 z kompensatorem ciśnienia, bez funkcji przytrzymywania obciążenia (typ t)
	L/min	200 kompensator ciśnienia (typ C)
Pasek p ciśnienia nominalny		350
Maksymalne ciśnienie robocze na port	P P BASK	350
	A, B P Bar	420
	LS P Bar	330
	T P pasek	30
	I pasek P.	Brak ciśnienia powrót do czołgu
Maksymalne ciśnienie pilota na port	X P Bar	35
Maksymalne ciśnienie pilota na port	A, B P Bar	35
Pilot Press Zakres ciśnienia	Hydrauliczny pasek P.	8.5 do 22,5
Pilot Press Zakres ciśnienia	Electro-hydrauliczny pasek P.	6.5 do 17.2
Wymagane kontrolne ciśnienie różnicowe zaworu wielokrotnie	Pasek typu p i C	18
Wymagane kontrolne ciśnienie różnicowe zaworu wielokrotnie	T-Type P Bar	25
LS Funkcja zaworu reliefowego (zakres regulacji) pasek		50 do 149? 150 do 330
Olej hydrauliczny		DIN51524 Olej mineralny
Zakres lepkości V mm²/S		10 do 380
Dopuszczalny poziom zanieczyszczenia oleju hydraulicznego		Poziom 20/18/15
Poziom czystości według IS04406 (c)		Zaleca się zastosowanie filtra o minimalnej dokładności filtracji β10 ≥75
Urządzenia elektroniczne
Elektryczny zawór sterujący pilotem		Zawór przełączający TM1005110
Elektryczny zawór sterujący pilotem		TM82002 Zawór proporcjonalny

Funkcje i zastosowanie zaworu wrażliwego na obciążenie wielokrotnie

Cechy:

▶ Proporcjonalny zawór kierunkowy dla kontroli przepływu niezależnie od ciśnienia obciążenia

▶ Struktura typu ChIP

▶ z funkcją kompensacji ciśnienia obciążenia

▶ Wysoka powtarzalność i niska histereza

▶ można dostosować za pomocą ogranicznika skoku

▶ Zawór przepełnienia z funkcją napełniania oleju

Ciśnienie	300bar
Przepływ	120L/min
Ciśnienie nominalne	250bar (strona pompy)
Ciśnienie nominalne	300bar (strona siłownika)
Maksymalny przepływ
(Strona pompy)	200 l/min (wlot boczny)
(Strona pompy)	200 l/min (wlot olejowy pośredniej)
(Strona siłownika)	200l/min (z funkcją trzymania obciążenia)
	190l/min (z kompensatorem ciśnieniowym)
	150 l/min (z kompensatorem ciśnienia i zaworem przytrzymującym obciążenie)

Aplikacja:

W wielu dziedzinach szeroko stosowane są zawory zużyte obciążeniem w wielu dziedzinach ze względu na ich doskonałą wydajność, takie jak maszyny budowlane, maszyny rolnicze, produkcja przemysłowa, maszyny do podnoszenia i transportu, maszyny górnicze, statki i inżynieria morska.
